Metallografische Probenvorbereitung und Härteprüfung

Warum sind metallografische Probenvorbereitung und -prüfung wichtig?

Die Vorbereitung ist von Bedeutung, da die Analyse nur so genau sein kann wie die Oberflächenbeschaffenheit, auf der sie durchgeführt wird. Das Schneiden, Einbetten, Schleifen und Polieren dient dazu, Oberflächenschäden und Verunreinigungen zu entfernen und Korngrenzen, Phasen und Defekte genauso freizulegen, wie sie im Material vorhanden sind.

Das Überstürzen dieser Schritte erzeugt Artefakte – wie Kratzer, verschmiertes Metall oder wärmebeeinflusste Schichten –, die leicht als reale Mikrostrukturmerkmale missinterpretiert werden können. Eine saubere, gut vorbereitete Oberfläche gewährleistet konsistente, reproduzierbare Ergebnisse und ermöglicht es chemischen Ätzmitteln, die wahre Mikrostruktur ohne Störungen freizulegen.

Die Härteprüfung dient als kritischer, objektiver Prüfstein für die Materialleistung. Durch die Messung des Widerstands eines Materials gegen dauerhafte Verformung liefern diese Tests quantitative Daten, die direkt mit der Festigkeit, der Verschleißfestigkeit und der langfristigen Lebensdauer korrelieren. Ein hoher Härtewert bestätigt, dass ein Wärmebehandlungsprozess erfolgreich war, während ein niedriger Wert häufig Verarbeitungsfehler oder minderwertige Materialqualität signalisiert, bevor ein Bauteil in Betrieb genommen wird.

Letztlich verstärken sich diese Prozesse gegenseitig: Härteprüfungen sind nur so zuverlässig wie die Oberfläche, auf der sie durchgeführt werden. Raue, unebene oder kalthverfestigte Oberflächen führen zu verzerrten Eindrücken und ungenauen Daten. Durch die Etablierung eines strengen Standards für die Probenvorbereitung stellen Labore sicher, dass Härteprüfungen aussagekräftige, verwertbare Daten liefern, wodurch ein geschlossener Kreis der Qualitätssicherung entsteht, der sowohl die innere strukturelle Integrität des Materials als auch dessen äußere mechanische Zuverlässigkeit validiert.

Was ist ein typischer Probenvorbereitungsprozess?

Das Folgende skizziert einen gängigen Prozess zur Vorbereitung von Materialproben für eine genaue mikroskopische Analyse und Härteprüfung.

• AbschnittsbildungIsolierung einer repräsentativen Probe bei gleichzeitiger Vermeidung thermischer oder mechanischer Beschädigungen
• MontageKapselung der Probe zur Gewährleistung der Handhabungsstabilität und zum Schutz der Kantengeometrie
• Mahlen: Entfernen der beschädigten Schicht aus dem Schnitt, um eine ebene, gleichmäßige Oberfläche zu schaffen
• Polieren: Erzielung einer spiegelglatten Oberfläche ohne Artefakte, um die tatsächliche Mikrostruktur sichtbar zu machen
• Analyse: Durchführung hochpräziser mikroskopischer Untersuchungen und Härtemessungen an einer fehlerfreien Oberfläche

Schnittbildung: Isolierung der repräsentativen Probe

Das präzise Schneiden ist der entscheidende erste Schritt bei der Materialcharakterisierung. Ziel ist es, eine Probe zu entnehmen, die das Gesamtmaterial genau repräsentiert, ohne sekundäre Veränderungen zu verursachen. Da das Schneiden mit hoher Energie Wärme, mechanische Verformungen oder Mikrorisse hervorrufen kann, muss die Methode sorgfältig unter Berücksichtigung der Materialhärte und der Geometrie ausgewählt werden. Ein sauberer, kontrollierter Schnitt bewahrt die innere Struktur der Probe und stellt sicher, dass bei nachfolgenden Schleifschritten lediglich die unvermeidbaren, minimalen Oberflächenveränderungen beseitigt werden müssen, anstatt übermäßige Schäden ausgleichen zu müssen.

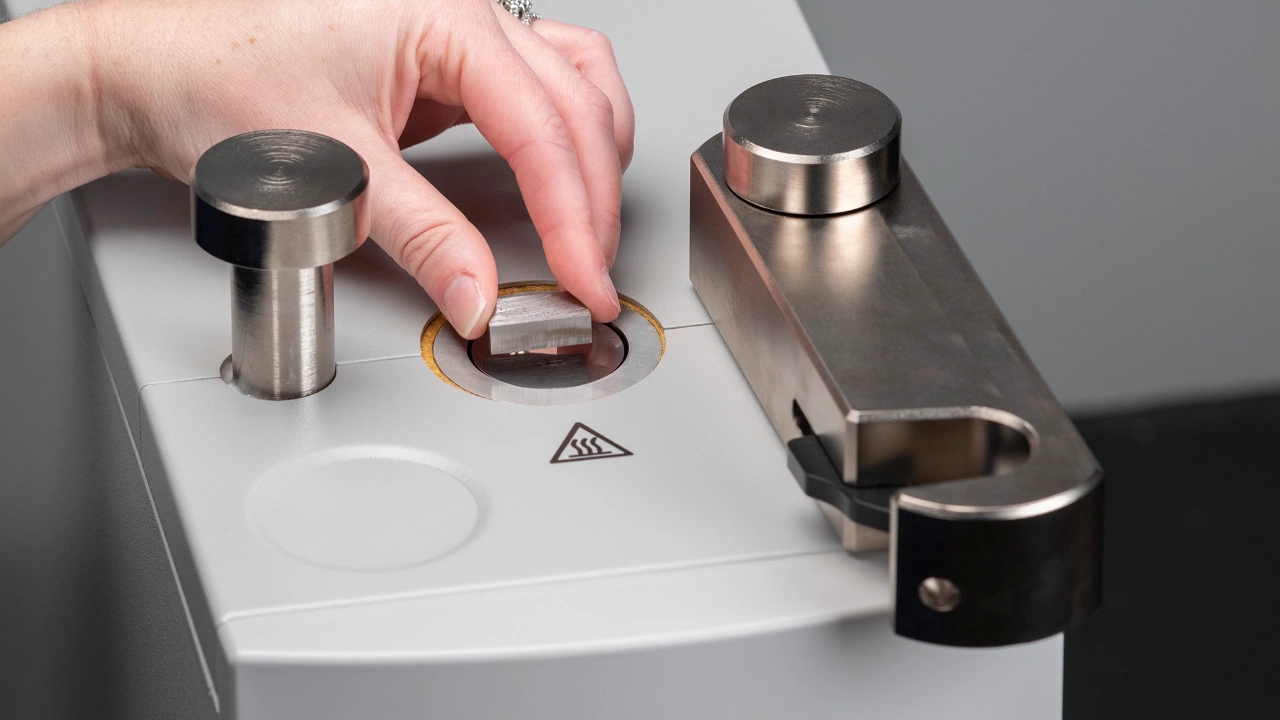

Befestigung: Gewährleistung von Stabilität und Kantenhalt

Bei der Einbettung wird die Probe in ein Harz eingekapselt, wodurch unregelmäßige oder zerbrechliche Proben in eine standardisierte, handhabbare Form gebracht werden. Dieser Vorgang erfüllt zwei funktionale Zwecke: Er sorgt für die erforderliche Stabilität bei der automatisierten Präparation und schützt empfindliche Oberflächenkanten vor dem Abrunden beim Schleifen und Polieren. Unabhängig davon, ob die Heißkompressions-Eindeckung für einen hohen Durchsatz oder die Kalteindeckung für wärmeempfindliche Materialien zum Einsatz kommt – eine hochwertige Eindeckung gewährleistet, dass die Probe flach und sicher fixiert bleibt, sodass eine Analyse bis an die kritische Probengrenze hin möglich ist.

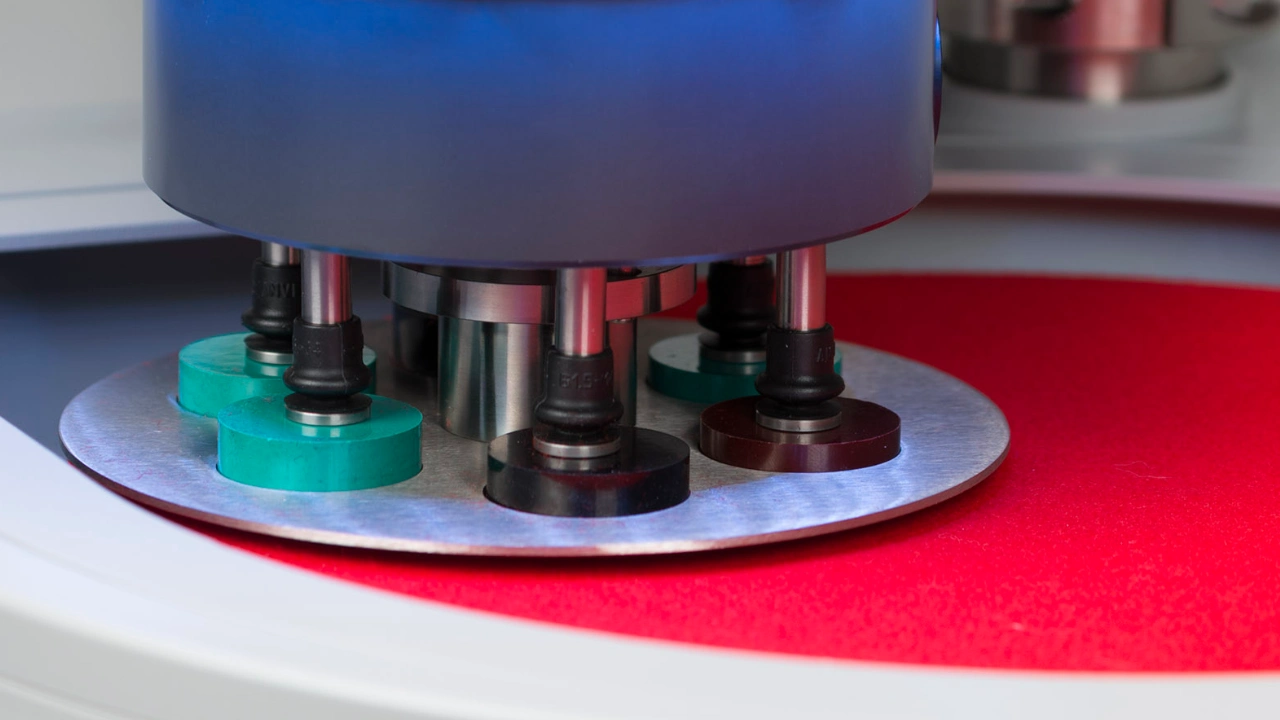

Schleifen: Herstellung einer gleichmäßigen Oberfläche

Das Schleifen ist die entscheidende Phase zur Beseitigung von Beschädigungen. Durch die schrittweise Verwendung von Schleifmitteln unterschiedlicher Körnung – von grob bis fein – wird in dieser Phase die beim Schneiden entstandene Verformungsschicht systematisch entfernt. Das Ziel ist es, eine echte Ebenheit über die gesamte Probenoberfläche hinweg zu erreichen. Ein effektives Schleifen ist die Voraussetzung für ein erfolgreiches Endergebnis; werden die anfänglichen Beschädigungen in dieser Phase nicht vollständig beseitigt, bleiben sie als Artefakt erhalten und machen das abschließende Polieren sowie die Analyse unzuverlässig.

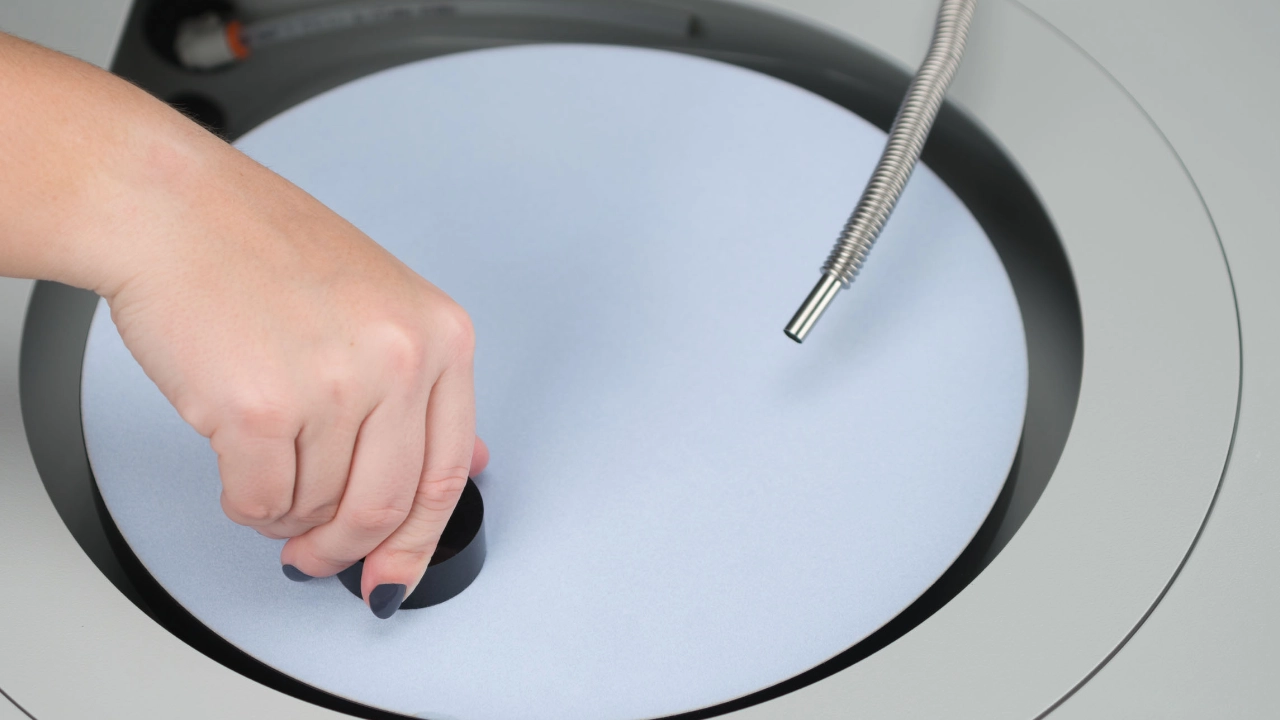

Polieren: Die wahre Mikrostruktur sichtbar machen

Durch das Polieren wird eine geschliffene Oberfläche in eine optisch klare, glatte Fläche verwandelt. In diesem letzten Schritt werden die mikroskopisch kleinen Kratzer und die unter der Oberfläche liegenden Verformungen beseitigt, die nach dem Feinschleifen zurückbleiben. Eine ordnungsgemäß polierte Oberfläche ist aus zwei Gründen unerlässlich: Sie verhindert, dass Oberflächenartefakte fälschlicherweise als mikrostrukturelle Defekte interpretiert werden, und sie bietet eine glatte, gleichmäßige Fläche für Härteeindrücke. Die dadurch erzielte Spiegelglätte ermöglicht eine klare und genaue Interpretation von Korngrenzen, Phasenkontrast und mechanischen Eigenschaften.

Analyse: Überprüfung der mechanischen und strukturellen Eigenschaften

Die Analyse bildet den Abschluss des Präparationsprozesses, bei dem die Probe einer gründlichen Bewertung unterzogen wird. Für die Mikroskopie wird in der Regel chemisches Ätzen angewendet, um die Kornstruktur und die Phasenverteilung des Materials selektiv sichtbar zu machen. Bei der Härtemessung werden präzise, geometrisch exakte Eindrücke direkt auf der Oberfläche erzeugt. Da beide Verfahren vollständig von der Qualität der vorangegangenen Schritte abhängen, stellt eine makellose Oberfläche sicher, dass die resultierenden Daten die tatsächlichen Eigenschaften des Materials widerspiegeln und nicht die Qualität der Präparation selbst.
