Probenvorbereitung von Aluminium und Aluminiumlegierungen

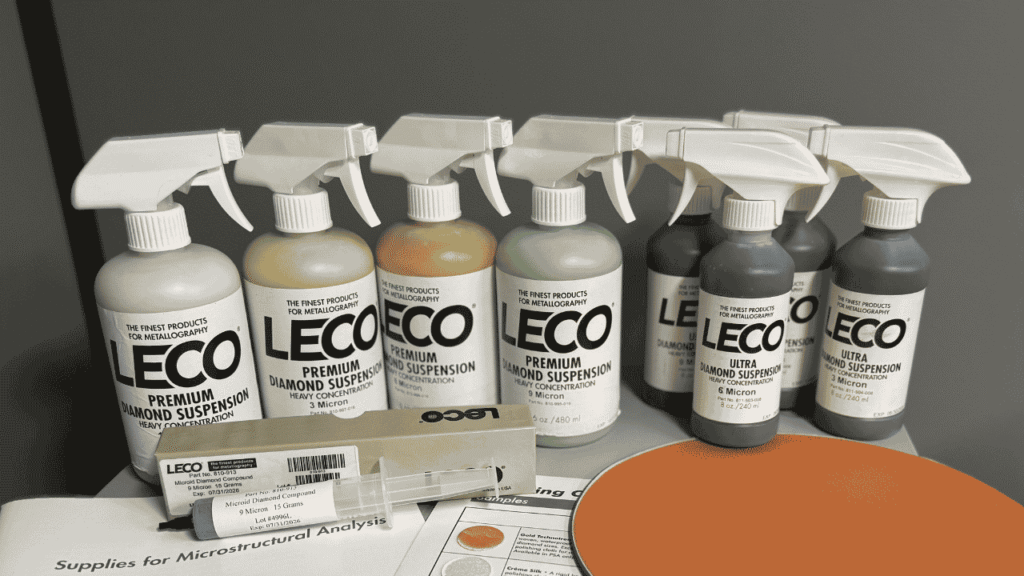

LECO-Diamant-Suspensionsflaschen zur Verwendung bei der Probenvorbereitung mit Aluminium

Die physikalischen Eigenschaften von Aluminium machen es zu einem äußerst bevorzugten Metall für den Einsatz in der Luft- und Raumfahrt, der Automobilindustrie und im Bauwesen. Aluminium wird häufig mit anderen Elementen (wie Kupfer, Magnesium, Silizium, Mangan und Lithium) legiert, um die für spezifische Anwendungen erforderlichen physikalischen Eigenschaften zu verbessern.

Das Legieren von Aluminium verbessert dessen mechanische Eigenschaften, kann jedoch auch metallurgische und fertigungstechnische Herausforderungen mit sich bringen. Zur Qualitätssicherung kann die Metallographie eingesetzt werden, um Porosität, Kornstruktur und Weiteres zu bewerten. Durch die Analyse einer Probe können Hersteller feststellen, ob die Aluminiumlegierung die Leistungs- und Qualitätserwartungen erfüllt, und eventuelle Probleme beheben.

Probenahme-Schnitt: Der kritische Schnitt

Die genaue metallografische Analyse beginnt mit einer ordnungsgemäßen Probenvorbereitung. Der erste und kritischste Schritt des Probenvorbereitungsprozesses ist Abschnittsbildung. Wenn die Probe unsachgemäß geschnitten wird, kann dies zu dauerhaften Artefakten wie thermischen Schäden und mikrostrukturellen Veränderungen führen. Für Aluminiumlegierungen ist es am besten, mit einem Sägeblatt zu schneiden, das für NE-Metalle ausgelegt ist.

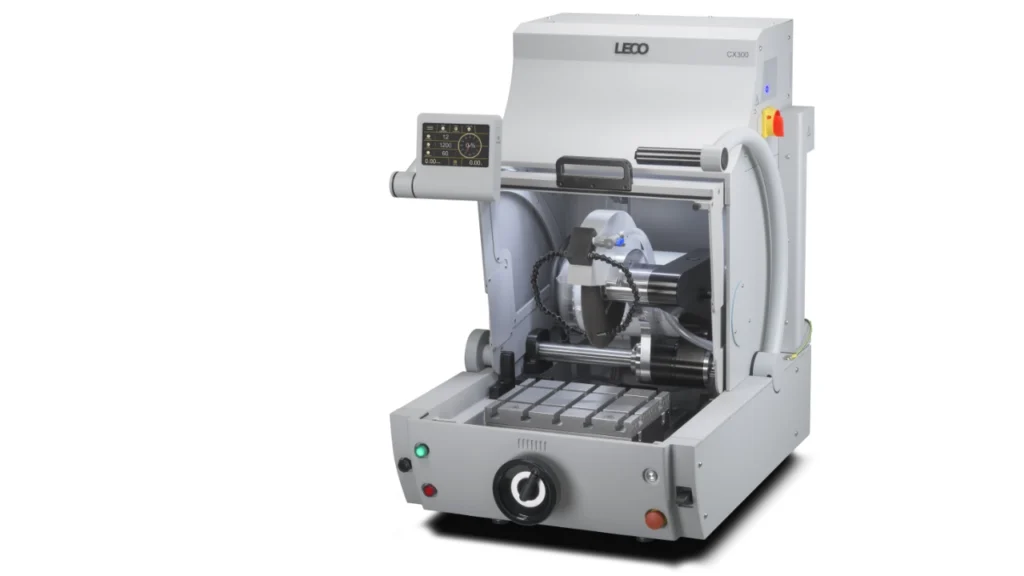

LECO CX300A-Säge für metallografische Schnitte

Zur Unterstützung beim thermischen Abbau, Die Schneidemaschinen der CX-Serie von LECO sind so konzipiert, dass sie die Programmierung von Vorschubgeschwindigkeiten ermöglichen, und verfügen über ein robustes Kühlsystem, das während des Schneidens einen konstanten Kühlmittelstrom auf die Probe und die Klinge gewährleistet.

Einbetten: Einfach und effektiv für Aluminiumproben

Es wird empfohlen, Aluminiumproben montieren vor dem Schleifen und Polieren zum Schutz der Kanten, zur Verbesserung der Handhabung und zur Gewährleistung einer flachen, gleichmäßigen Oberfläche für eine genaue mikroskopische Untersuchung. Eine sachgerechte Einbettung ermöglicht zudem eine bessere Kantenerhaltung und erlaubt die Präparation kleiner oder unregelmäßig geformter Proben, die andernfalls schwer zu bearbeiten wären.

Metallograf gibt Einbettmittel in die Einbettpresse

Für die meisten aluminiumbasierten Materialien können entweder warme (Press-) oder kalte (gießbare) Einbettungsmethoden verwendet werden; die Auswahl sollte jedoch auf der Wärme- und Druckempfindlichkeit des Materials sowie der Notwendigkeit der Kantenanarbeitung basieren. Gießbare Einbettungsmittel werden häufig für empfindliche oder wärmeempfindliche Proben bevorzugt, während die Warmbettung für robustere Proben geeignet ist, wenn vergleichbare Abtragsraten zwischen Einbettungsmittel und Probe aufrechterhalten werden können, um eine optimale Vorbereitungsqualität sicherzustellen.

Ob Sie sich entscheiden Heißmontage oder Kaltmontage Für Ihre Aluminiumprobe bietet LECO sowohl die Geräte als auch das Zubehör, das Sie benötigen.

Schleifen und Polieren: Automation ist der Schlüssel

Wann Schleifen und Polieren Aluminiumproben kann die Automatisierung sowohl die Effizienz des Arbeitsablaufs als auch die Ergebnisse erheblich verbessern. Automatisierte Systeme, wie Die PX-Serie von LECO,ermöglichen die gleichzeitige Bearbeitung mehrerer Proben bei kontrollierten Parametern wie Druck, Geschwindigkeit und Zeit, was im Vergleich zu manuellen Methoden zu einer verbesserten Reproduzierbarkeit,eren Oberflächen und einer verkürzten Vorbereitungszeit führt.

Mehrfach-Probenhalter für metallografische Schleif- und Poliermaschinen

Das Schleifen ist ein kritischer Schritt, der oft den größten Teil des Vorbereitungsaufwands ausmacht und sorgfältig durchgeführt werden muss, um Verformungen zu minimieren und eine genaue Gefügeanalyse zu gewährleisten. Für Aluminium und die meisten Nichteisenlegierungen werden Siliziumkarbidpapiere höchster Qualität empfohlen, da sie sich hervorragend eignen, um eine geeignete Oberfläche für das Polieren zu erzeugen, wobei zunehmend feinere Körnungen verwendet werden, um Verformungen vor dem Polieren zu reduzieren.

Für das Polieren wird ein strukturiertes, mehrstufiges Vorgehen empfohlen, um Kratzer und Oberflächenverformungen systematisch zu beseitigen. Das Zwischenpolieren erfolgt üblicherweise mit Diamantschleifmitteln (d. h. 3 µm und 1 µm) auf geeigneten Poliertüchern, um einen effizienten Materialabtrag und minimale Oberflächenbeschädigungen zu gewährleisten. Die hochwertigen monokristallinen Diamantlösungen von LECO sind zur einfachen Identifizierung farblich gekennzeichnet, was die Vorbereitung von Aluminiumproben weiter vereinfacht.

Auf das Zwischenpolieren folgt ein Endpolierschritt mit submikromkenen Schleifmitteln wie 0,05 µm Aluminiumoxid oder kolloidaler Kieselsäure, um eine verformungsfreie, spiegelnde Oberfläche zu erzeugen. Kolloidale Kieselsäure ist besonders effektiv als Endpoliermedium für Aluminiumlegierungen, da ihre feinsten Partikel und ihre chemisch-mechanische Wirkung dazu beitragen, Restverformungen zu entfernen und das wahre Gefüge bei niedrigen Drehzahlen und geringem Druck mit hoher Klarheit sichtbar zu machen.

Um die Ergebnisse weiter zu optimieren, sollten während des gesamten Poliervorgangs Flüssigkeitsverdünner oder Schmiermittel – wie beispielsweise die „Premium Diamond Suspensions“ von LECO – verwendet werden. Diese Verdünner reduzieren die Reibung, leiten Wärme ab, verhindern das Verstopfen der Schleifmittel und sorgen für eine gleichmäßige Verteilung, wodurch eine gleichbleibende, hochwertige Oberflächenqualität erzielt wird.

Bildanalyse: Identifizierung von Porosität und Dendritenarmabstand

Sobald die Probenvorbereitung abgeschlossen ist, bietet LECO eine vollständig integrierte Lösung für schnelle, genaue und reproduzierbare metallografische Analysen. Unter Verwendung von Die Mikroskope VX4 und VX5 von LECO,können Anwender Aluminiumproben im polierten Zustand sofort bewerten, um wichtige Merkmale wie Porosität, Einschlüsse und Defekte zu identifizieren, wodurch unnötige Schritte eliminiert und gleichzeitig der Durchsatz beschleunigt wird. Wenn zusätzliche mikrostrukturelle Details erforderlich sind, können chemische Ätzungen oder optische Techniken angewendet werden, um Korngrenzen, dendritische Strukturen und Phasenverteilungen durch eine kontrollierte, selektive Kontrastverstärkung präzise sichtbar zu machen.

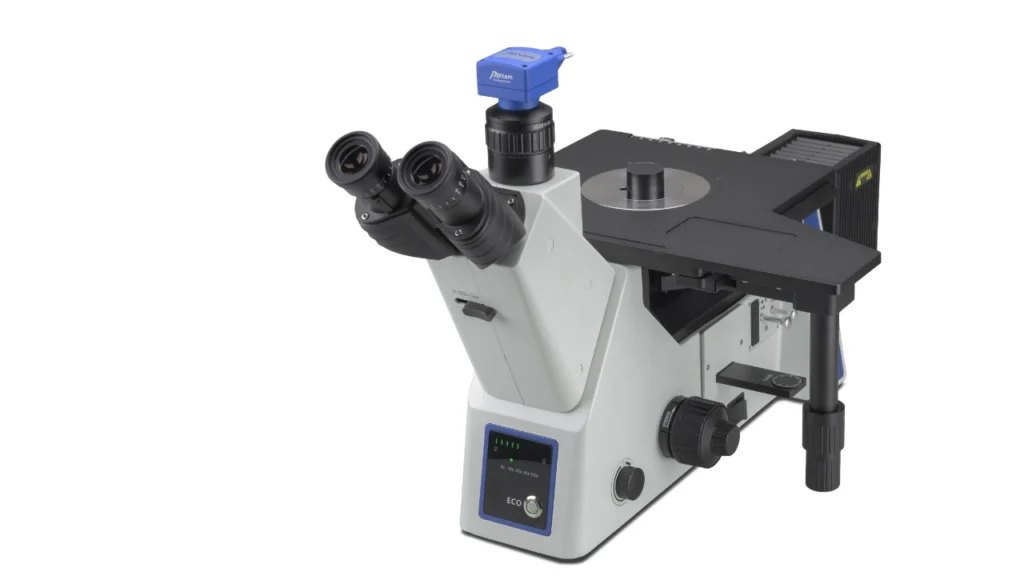

Invertiertes digitales Mikroskop VX5 mit angeschlossener Digitalkamera

Die fortschrittlichen Mikroskopieplattformen von LECO gehen über die einfache Bildgebung hinaus und bieten verschiedene Beleuchtungsmodi, darunter Hellfeld, Dunkelfeld, polarisiertes Licht und Differentialinterferenzkontrast (DIC). Dadurch können Anwender feine Oberflächenmerkmale, Zusammensetzungsunterschiede und topografische Details erkennen, die mit herkömmlichen Methoden nicht sichtbar sind.

Diese Fähigkeiten werden zusätzlich erweitert durch die PAXIT Bildanalysesoftware, womit die Mikroskopie zu einem vollständig quantitativen Prozess wird. Merkmale wie Porosität, Dendritenarmabstand und andere kritische mikrostrukturelle Eigenschaften können mithilfe von Grauwert-, Farb- und morphologiebasierter Differenzierung automatisch erkannt, gemessen und dokumentiert werden. Diese Automatisierung steigert die Produktivität erheblich, reduziert die Bedienerabhängigkeit und gewährleistet wiederholbare, nachvollziehbare Ergebnisse über verschiedene Anwender und Labore hinweg.

Eine komplette Aluminium-Lösung

Mit LECO’s Kompletter Arbeitsablauf von der Probenvorbereitung bis zur fortgeschrittenen Bildgebung,Laboratorien profitieren von einem optimierten Prozess, der den Durchsatz erhöht, das Vertrauen in die Ergebnisse stärkt und die Gesamtkosten pro Analyse senkt. Das Ergebnis ist eine skalierbare metallografische Lösung, die Kunden dabei unterstützt, schneller zu arbeiten, bessere Entscheidungen zu treffen und bei der Aluminiumanalyse und darüber hinaus stets qualitativ hochwertige Ergebnisse zu erzielen.

Für weitere Details und Anleitungen zu jedem Schritt des Workflows lesen Sie unsere Application Note “Metallographie von Aluminium und Aluminiumlegierungen”.

Um mehr über die von uns angebotenen metallografischen Geräte zu erfahren, erkunden Sie unsere Metallografische Lösungen.

Wenn Sie derzeit mit Aluminium arbeiten und erfahren möchten, wie LECO Ihr Labor noch weiter unterstützen kann, sehen Sie sich unser Sortiment an Anorganische Instrumentierung.
